システム構成例
スペック
標準使用環境
| 周囲温度 | 屋外型－20～＋40℃ (直射日光が当たらない事) (※1) |
|---|---|
| 標高 | 2000m以下 |
| 防水性能 | IP44 |
| 設置対応地域 | 一般地域，塩害地域，重塩害地域 (※2) |
| 筐体形状 | 壁掛形，自立形 |
| 適用電圧範囲 | DC600V，DC750V，DC1000V |
| 出力側 | 導体接続 |
| 入力側 | 配線用遮断器 |
| 集電回路数 | 2回路～ |
| PVの電路接地 | 非接地 |
| 雷保護 | SPD-ClassⅡ (オプション) |
| 計測機器通信 | RS-485 (Modbus) |
※1 直射日光が当たる場合には別途ご相談ください。
※2 塩害地域：海岸より300mを超え1km以内、重塩害地域：海岸より300m以内
特長

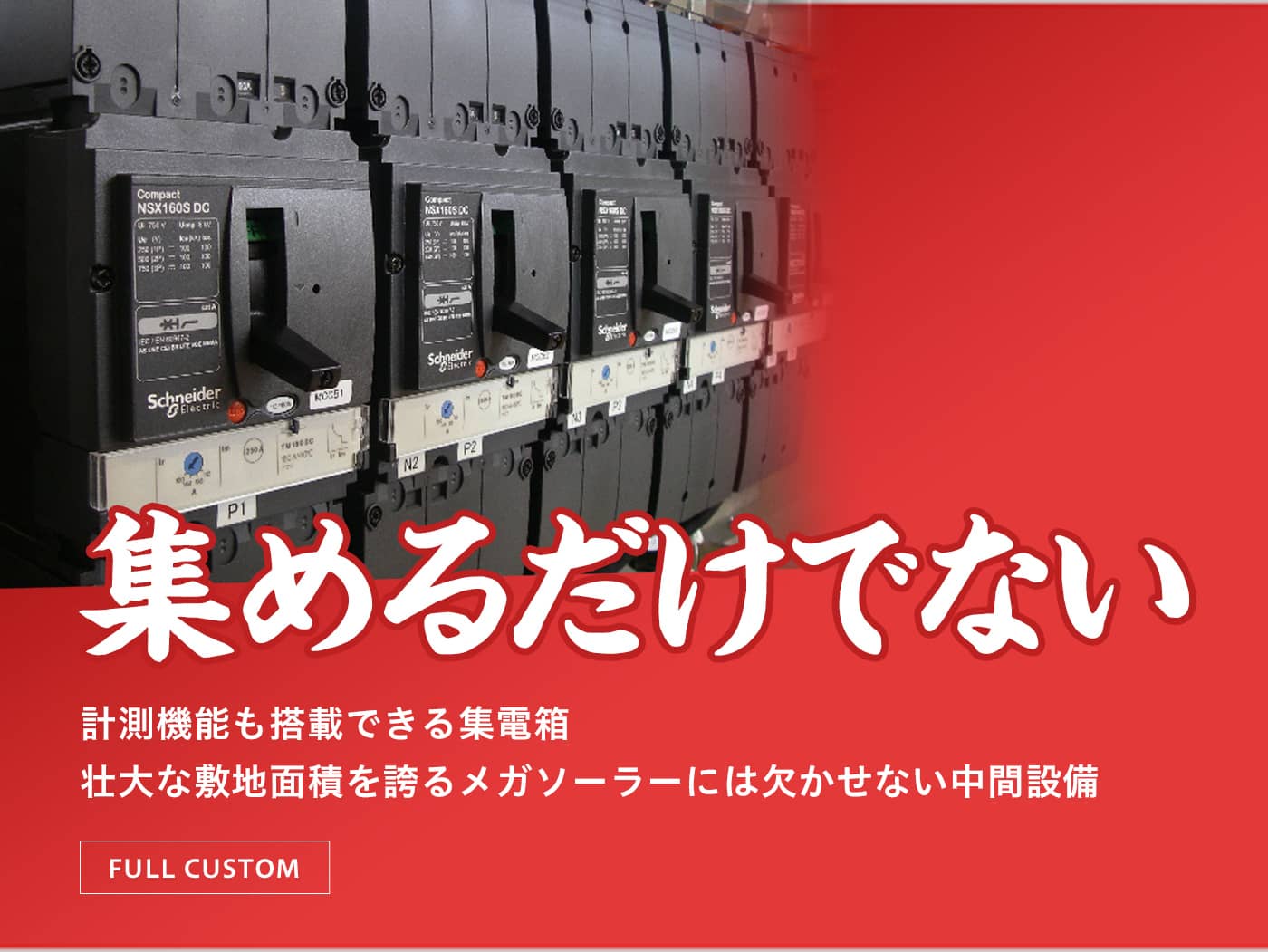

配線用遮断器
海外で認知されている国際商品
シュナイダーエレクトリック社製
コンパクトNSXシリーズを標準採用。200Aまで同一フレームの為、コンパクト。3極タイプはDC750Vまで、4極タイプはDC1000V対応。ニーズに合った設計が可能となりました。

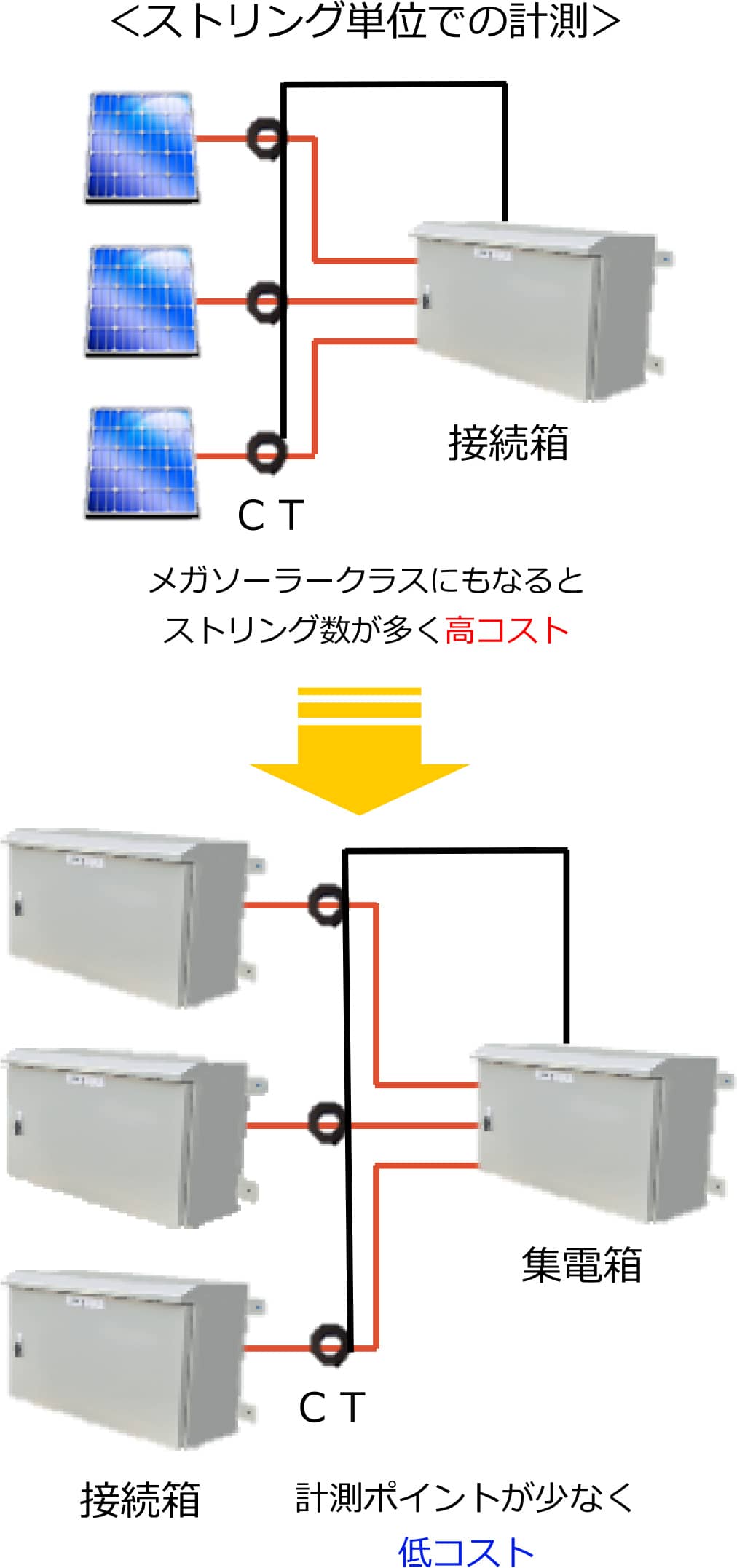

集電計測機器(オプション対応)
ストリング監視よりも上位レベルでの発電監視。
計測ポイントが接続箱単位の為、コスメリットが高い。
雷保護 (SPD)
JISクラスⅡ 誘導雷対応可能
最大放電電流 40kA (8/20μs)
劣化表示機能搭載
※SPDのクラス変更やバリスタへの対応も可能です（別途打ち合わせ要）
